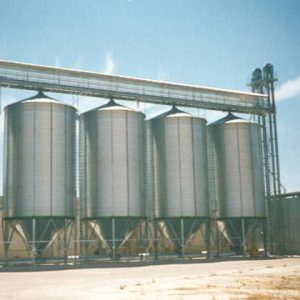

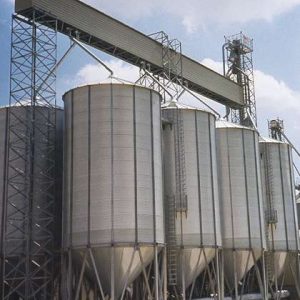

I silos con tramoggia metallica TM vengono utilizzati negli stoccaggi dove è richiesto uno svuotamento completo delle celle senza l’impiego di attrezzature meccaniche o l’intervento di operatori.
In particolar modo, trovano impiego nello stoccaggio di prodotti con difficile scorrimento, sia per conformazione morfologica che elevata umidità, in quanto il cono inferiore ne facilita lo scarico per gravità.

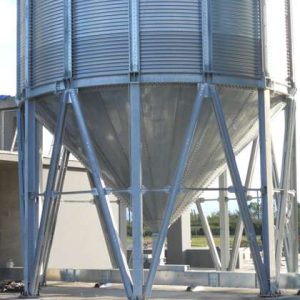

Un normale silos in lamiera ondulata a cui viene applicato un cono di scarico, viene montato su una struttura interamente zincata a caldo composta di anello attacco cono, gambe di sostegno e controventi, ancorata a terra per mezzo di tasselli ad espansione o tirafondi.
L’anello di attacco al cono può essere realizzato con un profilo UPN (UNI EN10025) calandrato oppure con una struttura poligonale.
Le gambe di sostegno sono realizzate con travi a profilo ad H (UNI EN10025) e sono controventate con angolari o profili UPN (UNI EN10025).
La tramoggia di scarico inclinata a 45° è realizzata con elementi modulari in lamiera zincata a caldo, imbullonati tra loro. Un controcono di ventilazione può essere inserito all’interno della tramoggia. La bocca di scarico è rialzata da terra per consentire un agevole inserimento di serrande e di attrezzature di trasporto per lo scarico e la relativa manutenzione.
Il cilindro è composto da pannelli in lamiera ondulata (detti virole) in acciaio strutturale S350 GD (UNI EN10346) con rivestimento zincato Z600 (equivalente a 600g/m² zinco) che garantisce una lunga resistenza agli agenti atmosferici.
Il cilindro è rinforzato esternamente con colonne di montanti in acciaio strutturale HX420LAD (UNI EN10346) con sezione ad omega.
Lo spessore delle virole e dei montanti viene definito in base al modello del silos e al luogo di installazione dello stesso (vengono considerati i carichi dovuti al sisma, al vento e alla neve).
Il calcolo delle sollecitazioni derivanti dall’insilato è effettuato secondo la norma EN 1991-4:2006 (Eurocodice 1, parte 4).
L’assemblaggio delle lamiere, dei montanti, della struttura e del cono avviene con bulloni ad alta resistenza meccanica trattati con procedimento Geomet® contro la corrosione. L’infiltrazione di acqua nelle giunzioni tra le lamiere viene evitata grazie all’interposizione di un cordone sigillante.
Il silos TM viene fornito di serie con i seguenti accessori:

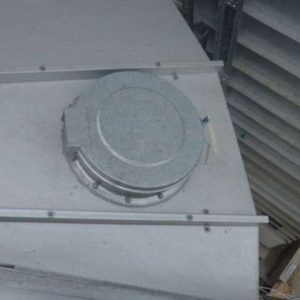

• un boccaporto sul tetto per il controllo del cereale insilato
• un pannello rimovibile di ispezione sulla tramoggia di scarico
• una rete antipassero circonferenziale posizionata tra il tetto e cilindro
Forniti su specifiche richieste del cliente o in base alle esigenze dell’impianto
Il silos TM viene fornito di serie con i seguenti accessori:
• indicatori di massimo e minimo livello
• serranda motorizzata di scarico
• maschera di posa per il posizionamento dei tirafondi
• estrattori d’aria motorizzati
• sistemi di ventilazione
• scaletta verticale con protezioni ed ancoraggi
• scala su tetto con fiancate e ballatoio circolare
• passerelle aeree per sostegno trasportatori di carico e per ispezione
• strutture di sostegno passerelle
• discese da passerella
• su specifica richiesta del cliente il tetto può essere verniciato con colori personalizzati.
