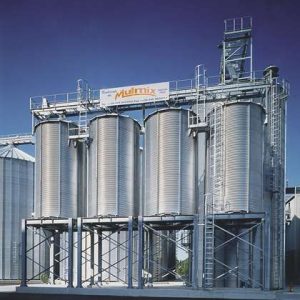

I silos di carico rapido CR vengono utilizzati per il carico di mezzi di trasporto quali camion e treni.

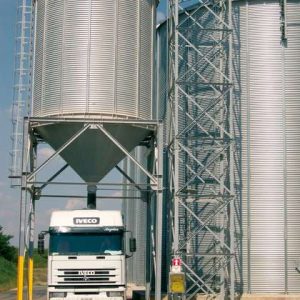

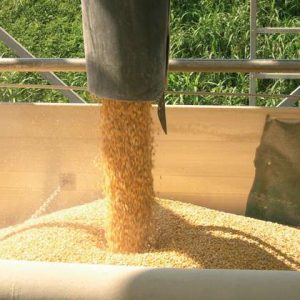

Il cereale viene caricato nei silos alla potenzialità garantita dai sistemi di trasporto presenti nell’impianto e lo scarico avviene per gravità, gestito da una serranda automatica o manuale posta a circa 4,2 mt da terra. L’impiego di un silos CR velocizza l’operazione di carico automezzi rendendo il cereale sempre disponibile per la consegna anche senza l’utilizzo di trasporti meccanici.

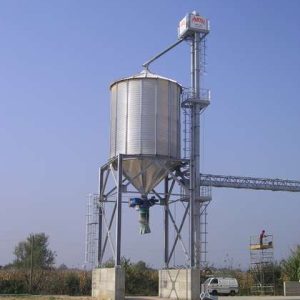

Un silos in lamiera ondulata con cono di scarico, viene montato su una struttura a pianta quadrata interamente zincata a caldo composta di anello attacco cono, gambe di sostegno e controventi su due lati, ancorata a terra per mezzo di tasselli ad espansione o tirafondi.
Su specifica richiesta, è possibile anche la fornitura del solo silos completo di cono di scarico: in questo caso viene posizionato su una struttura in calcestruzzo realizzata secondo le esigenze dell’impianto.
L’anello di attacco cono è realizzato con un profilo UPN (UNI EN10025) calandrato.

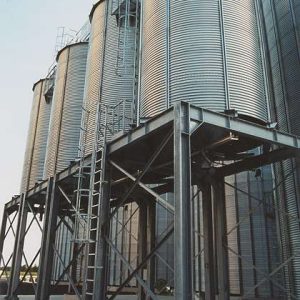

Le gambe di sostegno sono realizzate con travi a profilo ad H (UNI EN10025) e sono controventate con angolari o profili UPN (UNI EN10025).
La tramoggia di scarico inclinata a 35° per il silos mod. 3700 e a 45° per il silos mod. 4600 è realizzata con elementi modulari in lamiera zincata a caldo, imbullonati tra loro.
Il cilindro è composto da pannelli in lamiera ondulata in acciaio strutturale S350 GD (UNI EN10346) con rivestimento zincato Z600 (equivalente a 600g/m² zinco) che garantisce una lunga resistenza agli agenti atmosferici.
Il cilindro è rinforzato esternamente con colonne di montanti in acciaio strutturale HX420LAD (UNI EN10346) a sezione ad omega ancorati all’anello attacco cono della struttura di sostegno.
Lo spessore delle virole e dei montanti viene definito in base al modello del silos e al luogo di installazione dello stesso (vengono considerati i carichi dovuti al sisma, al vento e alla neve).
Il calcolo delle sollecitazioni derivanti dall’insilato è effettuato secondo la norma EN 1991-4:2006 (Eurocodice 1, parte 4).
L’assemblaggio delle lamiere, dei montanti, della struttura e del cono avviene con bulloni ad alta resistenza meccanica, trattati con procedimento Geomet® contro la corrosione. L’infiltrazione di acqua nelle giunzioni tra le lamiere viene evitata grazie all’interposizione di un cordone sigillante.
Il silos CR viene fornito di serie con i seguenti accessori:
• un boccaporto sul tetto per il controllo del cereale insilato
• sfiato aria su tetto
• scala di accesso cupolino tetto con ballatoio di stazionamento sulla struttura metallica di sostegno silos.
• serranda manuale di scarico
Forniti su specifiche richieste del cliente o in base alle esigenze dell’impianto
• indicatori di massimo e minimo livello
• serranda motorizzata di scarico
• tirafondi di ancoraggio
• scaletta verticale con protezioni ed ancoraggi
• scala su tetto con fiancate e ballatoio circolare

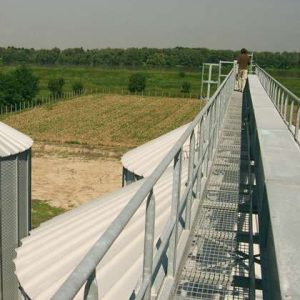

• passerelle aeree per sostegno trasportatori di carico e per ispezione
• strutture di sostegno passerelle
• discese da passerella
• su specifica richiesta del cliente il tetto può essere verniciato con colori personalizzati.
